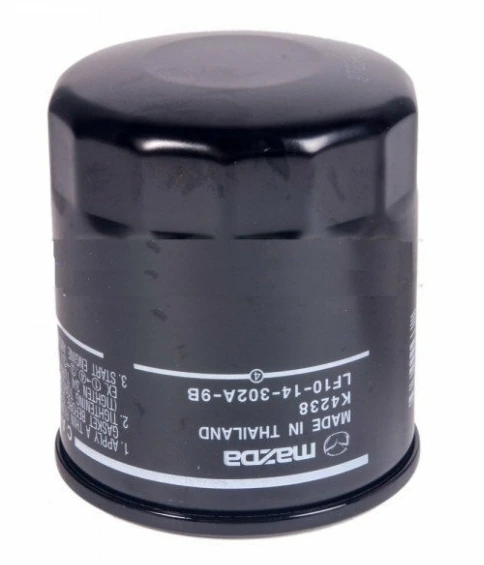

Масляный фильтр
Артикулы и бренд- Mazda LF1014302A9B
- Marshall ML2244
- Mann+Hummel W7008
Справочник владельца ДЖОКЕРА
Схема предохранителей и реле, фотографии деталей, артикулы, масла и жидкости для обслуживания вашей техники.
Перед подбором детали сверьте двигатель и комплектацию с технической поддержкой RB Motors.
Предохранители и реле
Схема и обозначения блока ДЖОКЕРА. Откройте её крупно, чтобы рассмотреть подписи, или сохраните отдельным файлом.
Свечи зажигания
Артикулы и бренд- Mazda L3Y218110
- Meteor SA541
- Metaco 6904042
Катушка зажигания
Артикулы и бренд- Mazda L3G2-18-100A
- STARTVOLT STC2506
- FEBEST 05640003
- BOSCH 098622A202

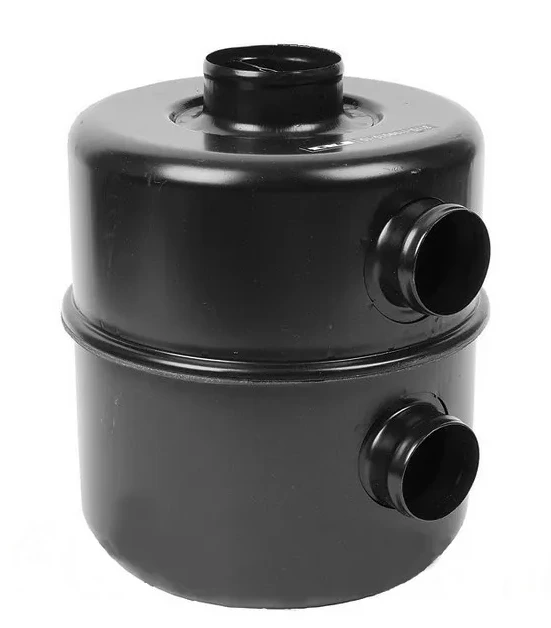

Воздушный фильтр в сборе
Артикулы и бренд- Газ 3110110901010
- Filtron AP1422
- Sakura A1178
- Bosch 1457433972
Воздушный фильтр без корпуса
Артикулы и бренд- Уаз 3160110908012
- RG3110-1109013-C320
- ДЗАФ DFV5729
- Goodwill AG915
Ремень
Артикулы и бренд- Ремень поликлиновый 6PK2035
Генератор
Артикулы и бренд- L3P9-18-300B
Стартер
Артикулы и бренд- L81318400

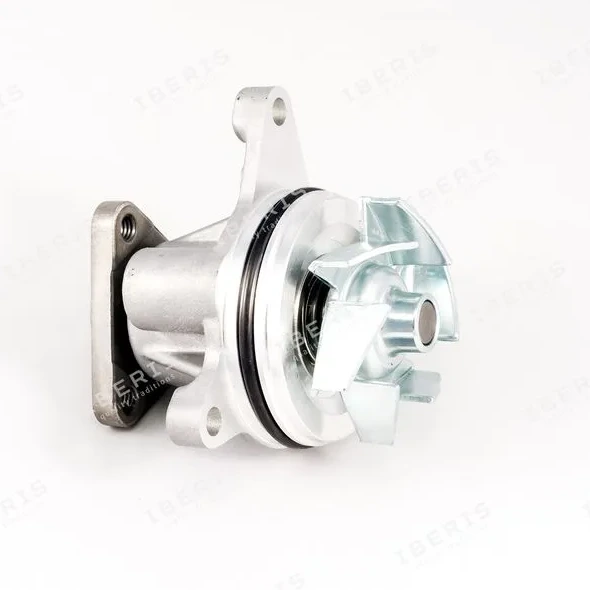

Помпа водяная
Артикулы и бренд- Mazda LF9415100
- Ford 1584043
Термостат
Артикулы и бренд- Mazda L32715170A
- Hemen HT010

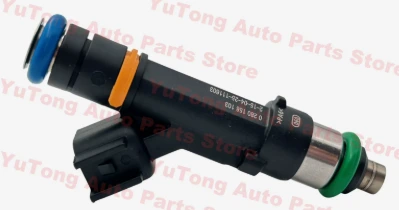

Форсунки
Артикулы и бренд- L3G213250A
Прокладки
Позиций: 6

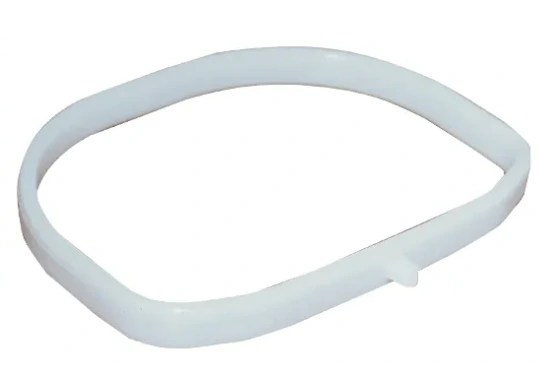

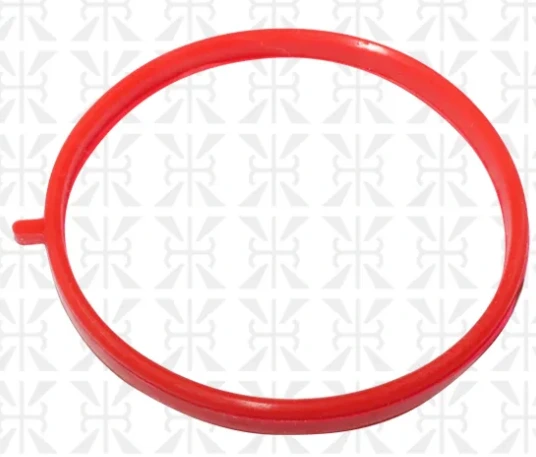

Прокладка дроссельной заслонки ROSTECO 21714
Прокладка впускного коллектора ROSTECO 20732

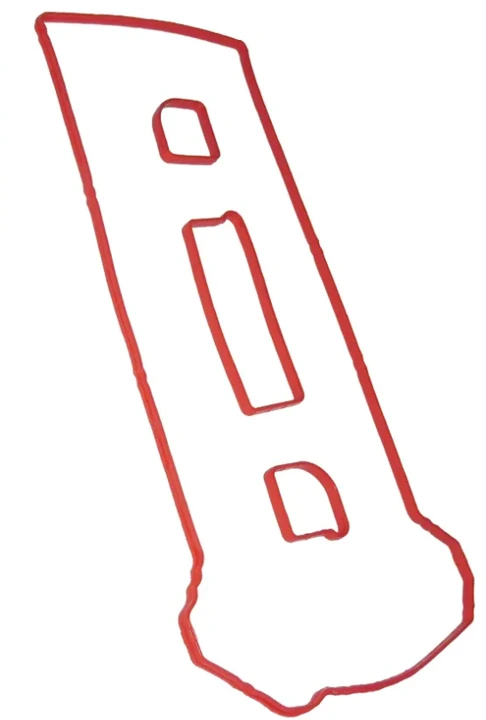

Прокладка крышки клапанов ROSTECO 1220025
Прокладка коллектора MAZDA ROSTECO 21416

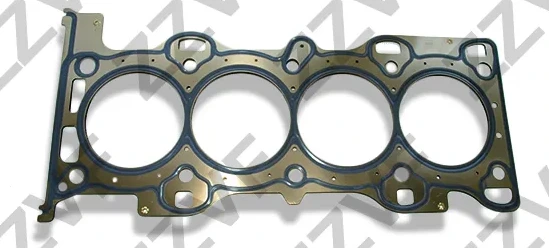

Прокладка ГБЦ Mazda L3G210271A

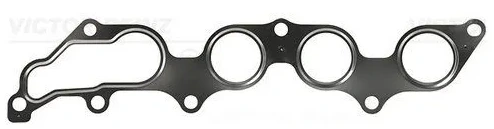

Прокладка выпускного коллектора L32713460A
Сальники
Позиций: 4
Сальник приводного вала 95LDW-40560917C
Сальник коленвала передний L3G610602
Сальник коленвала задний в корпусе LF0111310
Сальник заднего приводного вала F00327238B
Датчики
Позиций: 10
Датчик коленвала L3G2-18-221
Датчик давления масло LF01-18-501

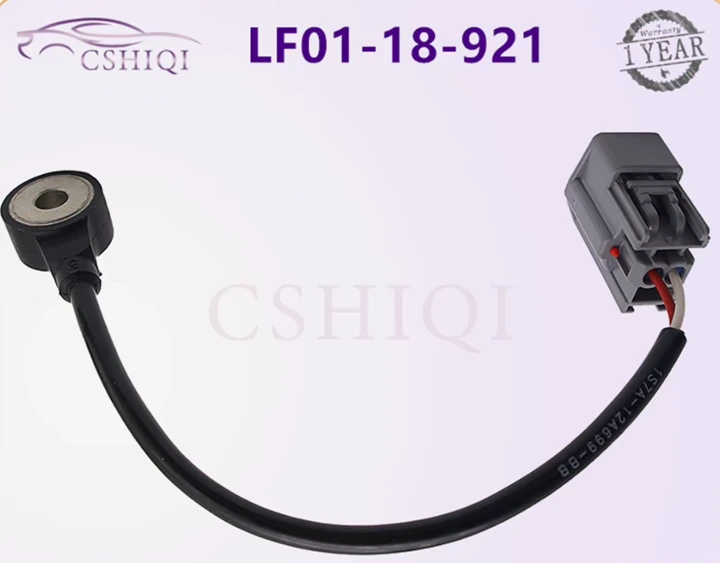

Датчик детонаци LF01-18-921
Датчик распредвала L3G2-18-230

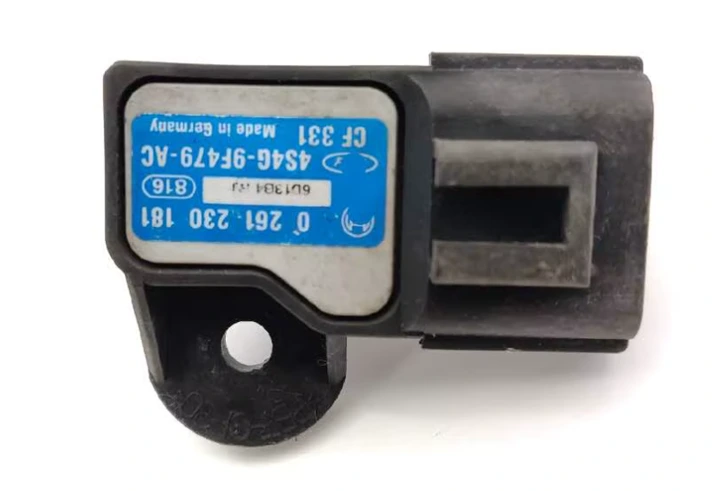

Датчик MAP L301-18-211

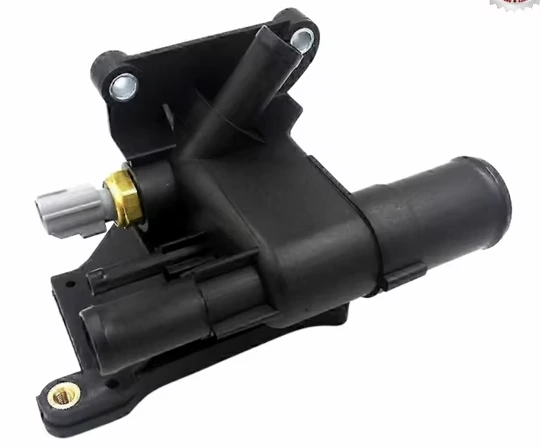

Корпус датчика температуры LF94-15-17Z
Датчик температуры LF01-18-840
Датчик VVTI (Клапан регулировки фаз) L3K9-14-420A

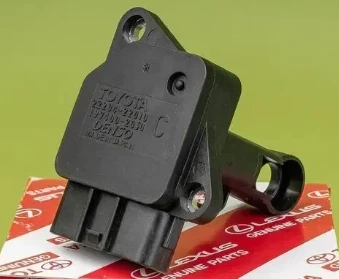

Датчик ДМРВ 2220422010
Датчик кислорода (лямбда-зонд) LF4J188G1B
Тормозная система
Позиций: 2
Колодки тормозные передние 316300-3501088-00

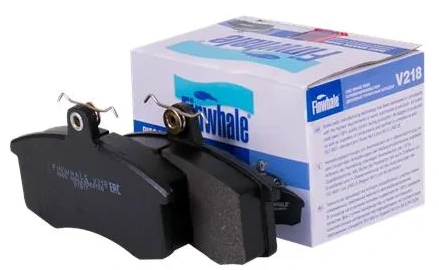

Колодки тормозные задние V218 FINWHALE
Масла и жидкости
Позиций: 7
Характеристики и объёмы из справочника. Изображения обозначают тип жидкости.
Моторное масло
Характеристики5W30 API SNRC
Объём4 л.
Передний мост
Характеристики75W90 GL 5
Объём1,5 л.
Задний мост
Характеристики75W90 GL 5
Объём1,5 л.
АКПП
ХарактеристикиZIC ATF Multi HT
выставлять по щупу на прогретом и заведенном ДВС
Объём8 л.
Гидроусилитель руля
ХарактеристикиZIC ATF Multi HT
выставлять по щупу на подогретом ДВС
Объём4 л.
Система охлаждения
ХарактеристикиFELIX PROLONGER G11 зелёный
Объём8 л.
Тормозная система
ХарактеристикиДОТ4
Объём1 л.
Регламент технического обслуживания
ТО проводится каждые 2 000 км пробега.
Для всех трёх моделей: АТЛЕТ, АТЛЕТ НЕО и ДЖОКЕР.
В перечень работ входит:
- Замена масла в двигателе.
- Замена воздушного фильтра.
- Частичная замена масла в АКПП.
- Замена масла в гидроусилителе.
- Замена тормозной жидкости.
- Шприцевание всех точек смазки.
- Протяжка элементов ходовой части.
- Осмотр состояния ремней, при необходимости — замена.
- Осмотр сайлентблоков рессор и амортизаторов.
- Осмотр и проверка тормозной системы, состояния колодок, дисков и тормозных магистралей.
- Проверка рулевого управления и наличия люфтов.
- Проверка ступичных подшипников и шаровых соединений.
- Проверка состояния ШРУСов, приводов и пыльников.
- Проверка уровня охлаждающей жидкости и состояния системы охлаждения.
- Проверка состояния электропроводки и аккумуляторной батареи.
- Осмотр светотехники и проверка работы электрооборудования.
- Проверка давления и состояния шин.
- Проверка крепления элементов рамы, кузова и навесного оборудования.
- Проверка работы органов управления и основных систем.
- Масло в переднем и заднем мостах: замена не регламентируется и производится по состоянию. При обнаружении эмульсии — обязательная замена масла.
